LED常用術語解說
光通量－
發光體每秒鐘所發出的光量的總和。
單位：流明（Lm），表示發光體發光的多少，發光愈多流明數愈大。
光強－
光源在某方向上的強度，定義為發射到單位立體角內的光通量值。
單位是坎德拉（cd），1cd=1000mcd 。
照度－
發光體照射在被照物體單位面積上的光通量。
單位：勒克斯（Lux），1Lux=1 Lm/㎡ 。
亮度－
是對發射自或反射自某一投影平面的通量的測定，也可被想像為單位面積上的光強。
單位是坎德拉每平方米（cd/㎡），或者叫做尼特（nit）。1cd/㎡=1nit。
色溫－
以絕對溫度（k=℃+273.15）K來表示，即將一黑體加熱，溫度升到一定程度時，顏色逐漸由深紅-淺紅-橙紅-黃-黃白-白-藍白-藍變化。
當某光源與黑體的顏色相同時，我們將黑體當時的絕對溫度稱為該光源的色溫。
混色表－
CIE 1931 色度表－
LED電視牆的名稱介紹
LED電視牆是利用發光二極體來組成的一塊螢幕，受系統控制後就能發佈出圖文資訊和影像資訊，其具有耗電省、亮度高、體積小、重量輕、壽命長等優點。
用於LED電視牆的發光管，以紅色R、綠色G、藍B為三基色。
LED電視牆的類型
LED電視牆最小成像單元－
P或PH代表的是Pixel pitch 像素點間距，1R1G1B就是一個像素，簡單來說一個表貼燈就是一個像素，三個直插燈才是一個像素。
像素是LED電視牆最小的圖像組成單位，組合拼接的LED模組構成的螢幕，再加上一套適當的控制器組成。
在同面積下，使用的間距越小，解析度越高，價格也越貴；而在同樣間距的模組與施工條件下，戶外會比室內價格高許多。
插燈－
是指DIP封裝的燈將燈腳穿過PCB板，通過焊接將錫灌滿在燈孔內，由這種工藝作成的模組就是插燈摸組。
優點：亮度高，散熱好。
缺點：像素密度小。
表貼－
表貼也叫SMD，將SMD封裝的燈通過焊接工藝焊接在PCB板的表面，燈腳不用穿過PCB板，由這種工藝作成的模組叫表貼模組。
優點：顯示效果好，像素密度大，適合室內觀看。
缺點：亮度不夠高，燈管自身散熱不夠好。
亞表貼是介於DIP與SMD之間的一種產品，其LED燈的封裝表面和SMD一樣，但是它的正負級引腳和DIP的一樣，生產時把發光管封裝成長方形，再將紅綠藍三個管拼在一起，穿過PCB來焊接，做成一個像素點並且組成模組的操作流程。
優點：亮度高，顯示效果好。
缺點：工藝複雜，維修困難。
計算公式－
像素密度（點／㎡）=（1000mm／像素間距）²
像素間距
物理像素間距－
指任意相鄰的兩個像素之物理中心間距，點間距越小，在近距離觀賞時電視牆的圖片細膩程度越好；反之，點間距越大時，最佳觀測距離增大，LED的發光強度也需適當增高。
虛擬像素間距－
也叫視覺像素間距，由於採用像素共用技術，因此視覺上看起來要比物理像素間距更小。
採用虛擬/動態像素技術的系列－
兩燈之間，像素間距≠點間距。
不採用虛擬/動態像素技術的系列－
兩個同色燈之間距離，像素間距=點間距。
通常室內表貼三合一的電視牆採用實像顯示方式，只有一些戶外引腳LED的電視牆才採用虛擬顯示方式。

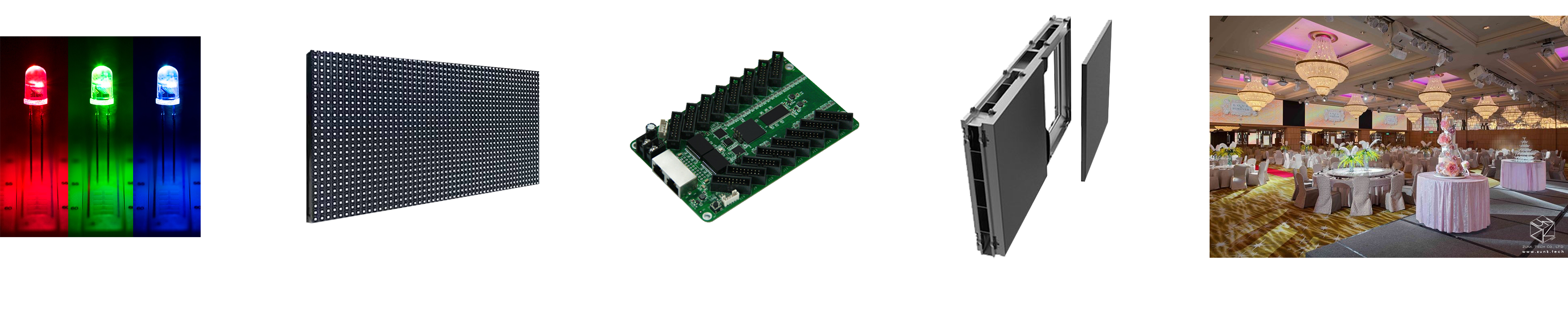

電視牆系統的基本構成
LED電視牆是由最小可成像解析度的LED模組數量，組合拼接的LED模組構成的螢幕，再加上一套適當的控制器組成。
金屬結構框架－
室內電視牆是由鋁合金與鐵製管材構成的內框架，本公司所能施做的厚度為：8CM~13CM(由牆面至LED完成表面做計算，低於13CM同時須考慮使用時，能夠開空調來散熱)。
戶外電視牆框架根據螢幕大小及承重能力，一般為角鋼或工字鋼構成，外框可採用鍍鋅鋼板，不銹鋼等材料進行裝飾；整體厚度是80CM~150CM屬於後維修，前維修需視現場狀況及安裝高度而定是否可行。
不論室內外，安裝金屬結構皆須考慮安裝牆面材質，除樑柱須盡量閃避外，背牆結構為何種材質，地板是否為防水層，厚度等皆須瞭解清楚，可先多拍現場周圍照片判斷或安排場勘。
超大面積電視牆需裝設在現場環境惡劣地方，建議先行給結構技師進行結構計算。
LED電視牆模組－
為電視牆的主體部分，是由LED燈、PCB燈板及驅動IC構成。
開關電源－
將AC 220V交流電變為DC 5V直流電提供給LED電視牆模組。
控制方式－
將主控電腦播放的顯示影像訊號，利用HDMI、DVI、SDI傳輸至發送卡，並搭配相對應解析度的視頻處理器，利用網路線或光纖(若網路線傳輸距離超過100ｍ改換光纖) ，傳輸至電視牆內的影像分區接收卡後，再透過16pin或 20pin排線傳輸給此區域內的LED電視牆模組呈現出畫面。
發送卡－
將輸入的RGB數位影像訊號緩衝，做灰度變換，重新組織，依照電視牆內接收卡串接線方式，設定集聯拼接，將產生的控制訊號依照設定方式，分配及發送影像給各區塊接收卡。
接收卡－
接收來自於發送卡設定分配好的區域影像訊號後 ，再輸出給LED電視牆模組。
控制電腦及其外設及其他週邊－
PC、DVD/VCD撥放器、攝影機、錄影機、APPLE TV、電視盒及矩陣式切換器等。
LED電視牆的名詞術語
LED電視牆的亮度－
LED電視牆的亮度是指電視牆正常工作時，電視牆單位面積上的發光強度，單位是cd/㎡。
室內電視牆亮度一般在400~1200cd/ ㎡之間，戶外電視牆亮度一般在6000~12000cd/ ㎡之間。
亮度可透過控制系統設定時，直接定義完成，後續可再搭配視頻處裡器前面板的控制鈕自行調整。
電力計算－
電力計算主要是以使用的(200W)POWER數量作為最大總量，但此計算方式會比實際使用電量多一半以上，以本公司配線方式，每個POWER最多只用不到100W左右的電量 ，戶外電視牆則須依照箱體編排方式而定，但也是以每個箱體使用幾個(200W)POWER而定，計算出來的電量會比實際使用電量差更多 。
原因除了POWER滿載時，易造成其損壞或壽命減短之外，POWER數量過少的話，會因其所負責供電區域需連接更多模組，產生部分模組連接到POWER的電線過長，使得原本應該傳輸DC5V電力的電線，傳到模組時只剩下DC(1V~3V)，而發生電線壓降問題，會造成模組啟動電壓不足，導致LED RGB三原色彩因供電不足而變暗，在模組表現上就會有色偏。
LED電視牆視角－
當正面對著LED電視牆觀看時，亮度最亮；走到兩側時，亮度會逐漸降低，在兩側當亮度降低到正面亮度的1/2時，這個位置與電視牆中心點的夾角就是水平視角。LED電視牆的視角一般分水平視角和垂直視角，視角越大，側面觀看效果好。
一般室內電視牆水平視角在160°以上，戶外電視牆水平視角在145°以上，另外只有裝在高樓層或較高位置的位置才會產生垂直視角。
LED刷新頻率與驅動IC－
LED電視牆更新圖片的速率，刷新頻率越高，圖像呈現越穩定，要使用手機相機拍攝畫面時無水波紋無閃爍，刷新頻率應設置在1000hz以上，但須在手機相機硬體本身頻率高過於電視牆刷新頻率才會產生。
電視牆要求刷新頻率，現在而言室內電視牆應設在1000~3840hz，戶外電視牆為1920hz以上；但仍需視LED電視牆模組所搭配的驅動IC等級是否支援高頻率刷新，且LED發光二極體是否也可承受該款IC控制產生之高頻率閃爍而定，另外驅動IC 主要是控制LED亮滅的電子原件，越高級的IC除了控制數量越多，控制只需微量電流就能點亮起的LED，需即時的因播放畫面的不同，關滅微量電流讓LED達到精準控制亮滅，IC若等級太低，因無法即時關滅LED而又點亮下一個須呈現之顏色，整體表現上就會有殘影發生。
LED電視牆的失控像素率－
失控像素率就是全螢幕失控像素與全螢幕像素位元的百分比，LED電視牆模組產完成後，因LED打件焊接不良，或運送及安裝過程不仔細原因，都有失控像素元點（發光狀態與控制要求的顯示狀態不相符合，例如盲點或稱死點，一般電視牆剛裝設好時不易呈現，最多發生機率都是在3個月後~半年就會產生）。
灰度等級
指LED電視牆在同一級亮度中，從最暗到最亮之間能區別明暗的亮度級數，是影響色彩顯示的一個重要因素。
一般而言，灰度越高，顯示的色彩越豐富，畫面也越細膩，更易表現豐富的細節，反之則顏色混濁暗沉，無法展現層次與立體感。
| 位元 | 灰度 | 色彩顯示 | 其他 |
|---|---|---|---|
| 1 | 2 | 8 | |
| 2 | 4 | 64 | |
| 3 | 8 | 512 | |
| 4 | 16 | 4,096 | |
| 5 | 32 | 32,768 | |
| 6 | 64 | 262,144 | |
| 7 | 128 | 2,097,152 | |
| 8 | 256 | 16,777,216 | 16.7m |
| 9 | 512 | 134,217,728 | |
| 10 | 1024 | 1,073,741,824 | 1.07b |
| 11 | 2048 | 8,589,934,592 | |
| 12 | 4096 | 68,719,476,736 | 69b |
| 13 | 8192 | 549,755,813,888 | |
| 14 | 16384 | 4,398,046,511,104 | 4.4tr |
| 15 | 32768 | 35,184,372,088,832 | 35tr |
| 16 | 65536 | 281,474,976,710,656 | 281tr |
可視角度
觀察方向的亮度下降到LED電視牆法線方向亮度的二分之一時，同一平面兩個觀察方向與法線方向所成的夾角，可分為水平視角和垂直視角。
一般以±表示水平及垂直各多少度，普遍室內的LED電視牆角度為水平120°、垂直120°以上，本公司之產品可達160°；戶外LED電視牆為水平120°，垂直40°以上。在此觀看範圍內，能使所有觀眾享受到最佳的觀看效果；超出此範圍，觀眾將可收看到低於正常亮度50%的視覺效果。
LED晶片的封裝方式決定LED電視牆的視角的大小，其中，表貼三合一的視角較好，橢圓形LED單燈的水平視角較好。
LED電視牆的視角越大，其受眾群體越多，覆蓋面積越廣，反之越小。
刷新頻率
指螢幕的圖像每秒鐘重繪多少次，也就是每秒鐘螢幕刷新的次數，以Hz(赫茲)為單位。
刷新率越高，圖像就越穩定，圖像顯示就越自然清晰；反之，刷新頻率越低，圖像閃爍和抖動就越厲害。
頻率的高低對攝影機的動作至關重要，高刷新率不會使錄製圖像時出現閃爍或拖尾現象，可滿足最嚴格的節目錄製要求。
換幀頻率
一秒鍾內傳遞這個圖片所需像素的次數，換幀頻率越高，變化的圖像連續性越好。
常用的規格為60Hz。
室內電視牆的最佳觀看距離
最小視距：在該位置能夠觀看螢幕全景，若觀看距離過近時，可能會產生炫光和不適。
最大視距：在該位置能夠清楚觀看螢幕畫面。當觀看距離過遠，可能產生畫面辨識度低、色彩暗淡等較差的視覺效果。
最佳視距：在該區域範圍內，視覺效果良好，觀賞體驗舒適。
以簡單的公式，可計算出LED電視牆的相關視距：
最小視距(mm)=像素點間距(mm)×1000
最大視距(m)=螢幕高度(m)×30
最佳視距(mm)=像素點間距(mm)×1000～像素點間距(mm)×3000
以3m高的電視牆為例：
白平衡
是LED電視牆最重要的指標之一。
色彩學上，當RGB的比例為3：6：1時，才會顯示出純正的白色。如果比例有一點偏差，則會出現白平衡的偏差。
馬賽克現象
『馬賽克』現象的產生，是由於螢幕亮度分區域的不一致性所致。
滿版畫面變形修正
以主流尺寸1920×1080(16：9)與2304×896(18：7)舉例說明。

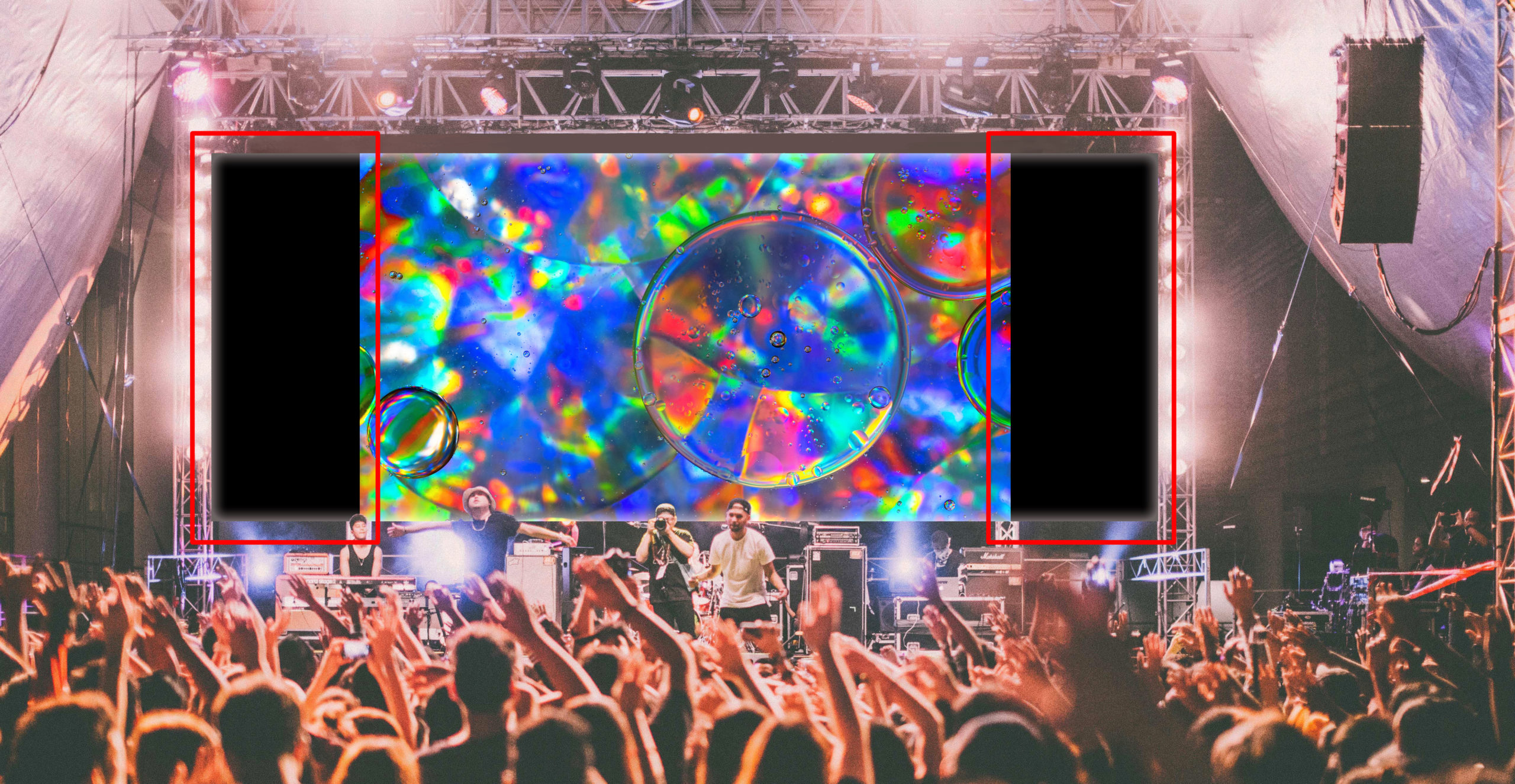

當16：9之影片／圖片播放在18：7的面板時，會產生左右兩側留黑框的情況，如上圖紅圈處。
如影片／圖片已經是18：7尺寸，仍發生變形現象時(如上圖)，請將18：7的影片／圖片修改成16：9的尺寸，即可恢復正常比例播放。
修改方法如下：
1‧
在可編輯尺寸的軟體中(如：Photoshop、Power Point、Premiere、威力導演等)，開啟一個1920×1080像素的空白檔案，將2304×896的影片／圖片匯入此空白檔案中，如右圖。
2‧
將2304×896之影片／圖片進行任意變形修改，填滿在1920×1080之範圍內，如右圖。
3‧
重新編輯之影片／圖片成果，如右圖。
